ZEUS 4820

Код: 00-73451

VOLTA ZEUS 4820 PC Control Editor



Руководство пользователя ZEUS 4820

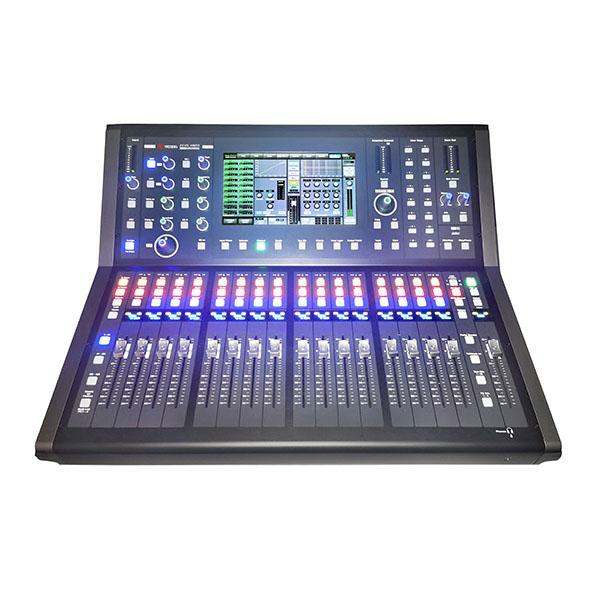

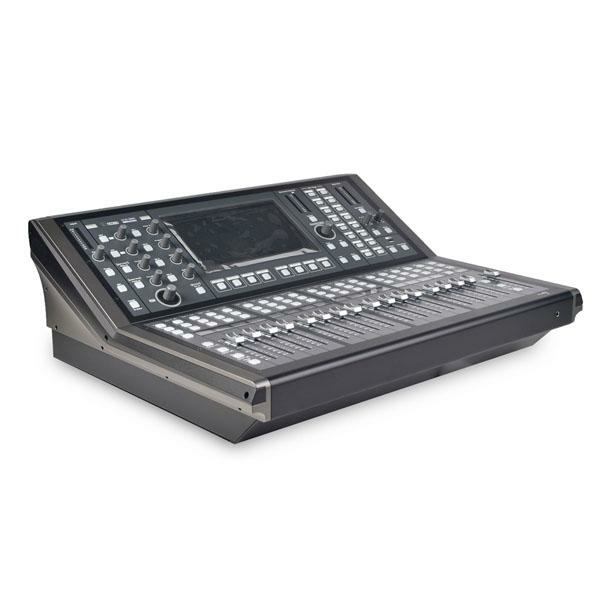

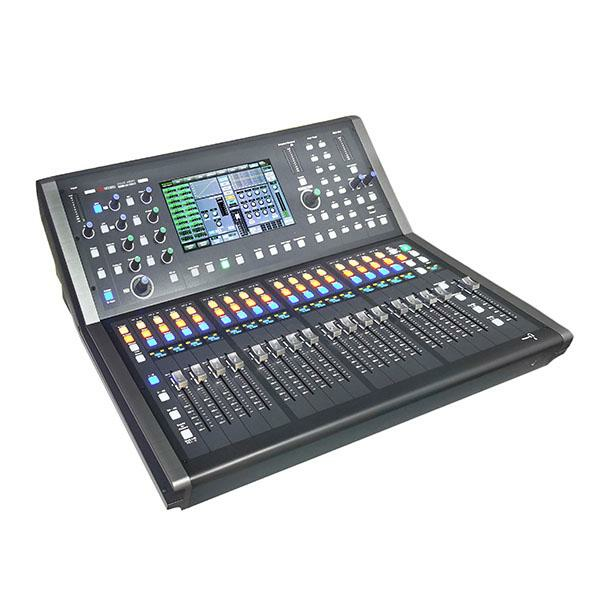

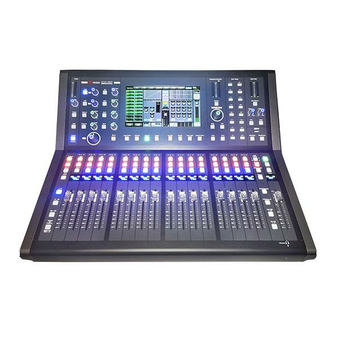

Микшерный пульт VOLTA ZEUS 4820 — это новая флагманская модель цифровых микшеров VOLTA, предназначенная для использования в больших театрально-концертных комплектах, которая отвечает практически всем современным требованиям специалистов отрасли.



Пульт способен производить одновременное микширование и обработку 48 каналов с выбором между 32 аналоговыми входами с микрофонными усилителями и 32 цифровыми входами. Для работы предлагается 16 шин BUS, 8 шин MATRIX, 16 DCA и 8 MUTE групп. Помимо стандартных блоков обработки доступны дополнительные функции — автоматическое микширование (Automix), подавление обратной акустической связи (FBC), выделение приоритетного сигнала (Duck) и т. д. Звукорежиссёру доступны анализатор спектра в реальном времени (RTA) и пользовательские назначаемые клавиши для оптимизации консоли под конкретного пользователя или специальные задачи. В конструкции ZEUS предусмотрено подключение USB-накопителя для стереозаписи/воспроизведения, сохранения/загрузки пресетов и обновления прошивки. Блок эффектов содержит в себе сразу 4 независимых стереопроцессора с 12 типами эффектов каждый. Отдельные блоки параметрических и графических эквалайзеров могут быть назначены в различные точки прохождения сигнала.



Вся информация выводится на 10,1-дюймовый цветной сенсорный ЖК-дисплей высокой чёткости с разрешением 1024*600 и 17 двухцветных служебных дисплеев 100-мм моторизированных фейдеров. Микшер оснащён портом Ethernet, используемым для подключения и управления с помощью ПО для ПК или приложения на iPad. Для подключения к сети DANTE предусмотрен опциональный модуль DANTE32S.



Особенности

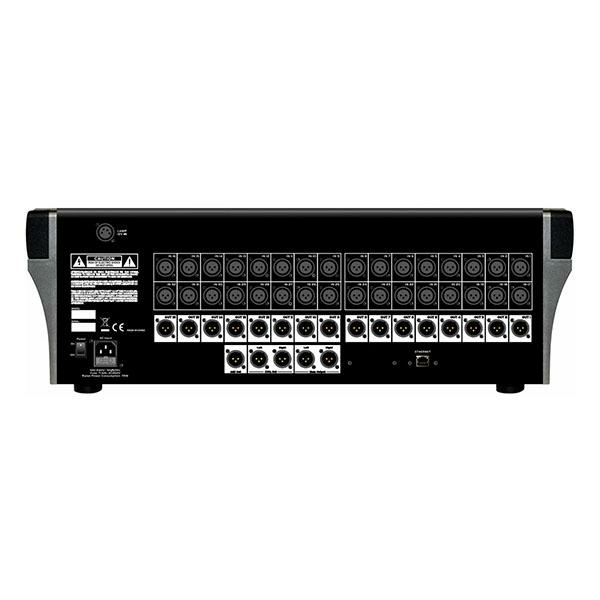

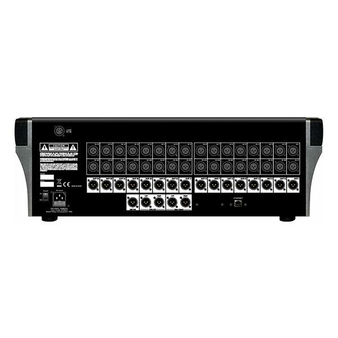

• 32 аналоговых входа на разъёмах XLR с цифровой регулировкой усиления;

• 32 цифровых входа;

• 16 шин BUS и 8 шин MATRIX;

• Мастер-выход L/R и контрольный выход L/R;

• Фантомное питание +48 В;

• Все входные каналы могут быть назначены на контрольные выходы;

• Все входные каналы могут быть назначены на выход для наушников;

• Подключение USB-накопителя для стереозаписи/воспроизведения, сохранения/загрузки пресетов и обновления прошивки;

• Порт Ethernet, используемый для настройки локальной сети для подключения и управления с помощью приложения на iPad;

• 4 внутренних стереопроцессора эффектов;

• 17 длинноходовых фейдеров 100 мм;

• 32-битная цифровая обработка сигналов с плавающей запятой;

• 10,1-дюймовый цветной сенсорный ЖК-дисплей высокой чёткости с разрешением 1024*600;

• 17 двухцветных OLED-дисплеев для отображения информации о канале;

• Глубина квантования 24 бит, частота дискретизации 48/96 кГц;

• 48 каналов обработки DSP;

• Функции программирования, сохранения, загрузки и копирования;

• Гейт;

• Компрессор/лимитер;

• 4-полосный полностью параметрический цифровой эквалайзер;

• Управление панорамированием L/R;

• Инвертирование полярности;

• Задержка;

• 16 групп DCA/8 групп MUTE;

• Управление правами;

• Функция автоматического микширования (Automix);

• Анализатор спектра в режиме реального времени (RTA);

• Подавитель обратной связи (FBC);

• Кнопки быстрого доступа;

• Функция дакера (Duck);

• 4-контактный разъём XLR для подключения лампы подсветки;

• Режим игнорирования параметров при загрузке пресетов;

• Порт расширения для установки опционального модуля DANTE32S.



Микрофонные входы Симметричные
Частотный диапазон
20…20 000 Гц при 0 дБu ±2 дБu
Искажения (КНИ + шум)
<0,03 % при 0 дБu, 1 кГц
Цифровое усиление 0…50 дБu
Отношение сигнал/шум 108 дБ
Макс. уровень входного сигнала +20 дБu ±0,5 дБu
Фантомное питание +48 В пост. тока
Стереовходы USB
Частотный диапазон 22…15 000 Гц
Искажения (КНИ + шум)
<0,01 % при 0 дБu, 1 кГц
Макс. уровень входного сигнала +10 дБu ±0,5 дБu
Выходы 1–16
Макс. уровень выходного сигнала +20 дБu ±0,5 дБu
Мастер-выходы
Макс. уровень выходного сигнала +20 дБu ±0,5 дБu
Контрольные выходы
Макс. уровень выходного сигнала +20 дБu ±0,5 дБu
Выход для наушников
Макс. уровень выходного сигнала +15 дБu ±0,5 дБu
Системные перекрёстные помехи
От входов к выходам (при 0 дБu, 1 кГц) −88 дБu
Соседние каналы (при 0 дБu, 1 кГц) −87 дБu
Шумы на шинах −90 дБu
Гейт
Пороговый диапазон −84…+20 дБu
Время атаки 0…250 мс
Время восстановления 5…2000 мс
Компрессор
Пороговый диапазон −84…+20 дБu
Время атаки 0…250 мс
Время восстановления 5…2000 мс
Степень компрессии 1:1…40:1, inf.:1
Усиление 0…+12 дБ
Эквалайзер
Низкие частоты (фильтр НЧ или шельфовый фильтр)
20…20 000 Гц, 15 дБu ±2 дБu
Нижняя середина
20…20 000 Гц, 15 дБu ±2 дБu
Верхняя середина
20…20 000 Гц, 15 дБu ±2 дБu
Высокие частоты (фильтр ВЧ или шельфовый фильтр)
20…20 000 Гц, 15 дБu ±2 дБu
Характеристики АЦП/ЦАП
Динамический диапазон АЦП 113 дБ
Динамический диапазон ЦАП 113 дБ
Внутренняя обработка
32-бита, с плавающей запятой
Глубина квантования АЦП 32 бита
Глубина квантования ЦАП 24 бита
Сопротивление
Микрофонные входы 6,8 кОм
Все выходы 120 Ом
Общие характеристики
Основной ЖК-дисплей
10,1 дюйма (1024*600)
ЖК-дисплей каналов
0,96 дюйма (128*64)
Рабочая температура 0…+40 °С
Температура хранения −20…+45 °С
Габаритные размеры (ШхВхГ), мм 662х316х755
Масса, кг 15,9
Цена: 287 835 руб.
